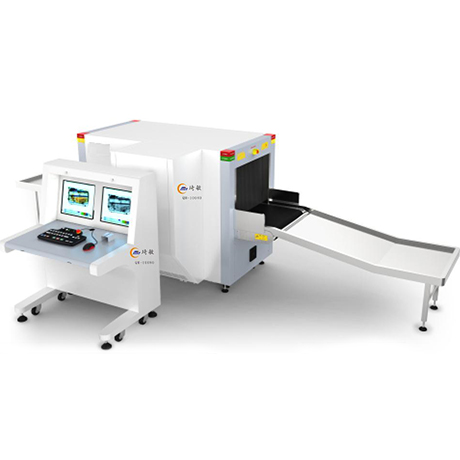

双源双视角通道式X光机QM-10080D
磁场分布均匀 探测区域无盲点
  • 图像更清晰,丝分辨力可达到40AWG,穿透力可达到43毫米钢板。
  • 采用双视角设计,垂直、水平两个视角的图像同时显示,能够揭示更多包裹内部信息,从而有效减少由于物品重叠带来的干扰,提高判图员的识图准确性,降低误判和收件比率,双视角图像同步显示,支持同步回放。
  • 极低的泄漏射线剂量率,设备周边辐射剂量率接近天然本底水平,符合所有国际国内健康安全标准。
  • 提供爆炸物和毒品辅助探测功能,根据爆炸物和毒品的物质组成特点进行自动探测并报警。
  • 支持图像放大区域任意选取,提供逐级放大、连续放大、局部放大等多种放大模式,结合导航图功能,使图像放大操作更方便、更高效。
  • 支持专用图像格式转换,可转换为JPG、BMP、GIF 等通用图像格式;同时支持图像转存至USB存储设备。
  • 根据人体工程原理设计专用键盘、图像显示及人机交互界面,有效提高设备的易用性。
  • 采用模块化设计,并提供X射线源、探测器阵列、专用键盘等关键部件的测试诊断功能,使设备故障诊断及维修更加准确和快捷。
  • 产品介绍

    基本参数指标

    通道尺寸

    650(宽)×500(高)mm(通道尺寸可8065、10080、100100

    传送带额定负荷

    200kg

    传送带速度

    0.2 ±0.02m/s

    穿透分辨力

    顶照视角:φ0.160㎜;

    侧照视角:φ0.160㎜;

    穿透力

    顶照视角:43㎜钢板;

    侧照视角:43㎜钢板;

    线分辨力

    顶照视角:φ0.0787㎜;

    侧照视角:φ0.0787㎜;

    空间分辨力

    水平:直径1.0 mm

    垂直:直径1.0 mm

    ★通过率检验

    >1600个/h

    噪声级

    58dB(A)

    泄漏剂量

    <0.1µGy/h(国家标准为不大于5µGy/h)

    单次检查剂量

    3.0µGy

    射线束方向

    底照式/侧照式

    射线束发散角

    80°

    管电流

    0.4~1.2mA(可调)

    管电压

    100—160 KV(可调)

    功率损耗

    0.8 KWA(最大值)

    胶卷安全性

    对ISO1600胶卷安全

    工作电压

    220VAC(±10%)  50±3HZ

    冷却/工作周期

    密封式油冷/100%

    工作温度/湿度

    0℃~45℃/20%~95%

    (不冷凝)

    储存温度/湿度

    -20℃~60℃/20%~95% (不冷凝)

    图像处理系统

    X射线传感器

    L形光电二极管阵列探测器 (多能量),12bit深度

    射线源数量

    2个

    扫描方式

    双光源扫描,具有顶射和侧射两个视角成像。

    显示器

    高分辨率17英寸液晶显示器

    彩色图像显示

    根据物质材质,24位真彩色显示

    边缘增强

    物体轮廓边缘更加清晰

    超级图像增强

    图像细节更加清晰

    高穿透显示

    提高图像中亮区的对比度,使易穿透区更清晰

    低穿透显示

    提高图像中暗区的对比度,使难穿透区更清晰

    超薄物检测功能

    当被测物过薄而无法遮挡光障时,按下相应的功能键后可对超薄物进行探测。

    放大镜

    局部放大功能,动态实时放大

    增亮/减暗

    增加图像的亮度/减暗图像的亮度

    图像回拉/前拉

    显示前200幅图像,并对图像可进行任何图像处理

    图像复原

    图像显示恢复到最初状态

    图像存储

    实时保存任意幅图像50000幅,并可进行任意图像处理,连续工作保存

    多能量彩色

    有机物显示为橙色,无机物显示为蓝色,混合物显示为绿色

    高能/低能

    两种能量切换显示

    毒品炸药辅助探测

    较为辅助探测一些典型毒品炸药等危险物品

    ★泄露射线剂量率接收功能

    可通过手机APP接收置于样机通道上方盖板内的X射线泄露计量仪发送的样机泄露射线剂量率,并可通过手机APP设置报警限值,当超过限值时,可通过外装警号报警。

    功能

    1)一键关机控制:关机时只需旋转一下钥匙,设备自动安全关机,减少设备故障。

    2)环保设计:铅帘外加保护膜,防止手接触铅,避免铅污染。

    3)影像数据传输系统:设备通过以太网控制器与主控装置数据连接,做到影像数据的远程传输,便于安检讯息的远程监控,可用于安检大系统的整合管理。
